Tipuri de rulmenți: alegeți piesa corectă pentru utilajul de construcție

Rulmenții fac lumea să se învârtă. Și să se răsucească sau rotească. Micile piese joacă un rol fundamental și critic în funcționarea oricărui mecanism sau sistem de transmisie: prelungesc durata de viață a echipamentelor din care fac parte, micșorând forța de frecare dintre două suprafețe.

Când alegeți rulmenții faceți mai mult decât să luați o simplă decizie tehnică – vă asigurați că utilajele echipei funcționează fără probleme. Este adevărat, cu atât de multe tipuri de rulmenți disponibile, găsirea celui potrivit pentru un buldozer, excavator sau alt echipament poate părea complicată. Dar, dacă un rulment cedează, riscați nu doar timpi de inactivitate, ci și cheltuieli neprevăzute care ar putea fi evitate cu o alegere bine informată.

Veți afla din acest articol care sunt tipurile de rulmenți și cum să-i alegeți pe cei adecvați în funcție de utilaj.

Ce este un rulment?

Un rulment este o piesă mecanică indispensabilă, creată pentru a facilita mișcarea rotativă sau liniară între componente, reducând frecarea, asigurând o funcționare mai eficientă și scăzând costurile de întreținere. Rulmenții se folosesc în construcția automobilelor, trenurilor, avioanelor, utilajelor de construcție, mașinilor agricole, aspiratoarelor, aparatelor de aer condiționat, sateliților, frezelor dentare și a multor altor mașini.

Structura de bază a unui rulment include două inele – unul interior și unul exterior – între care se află elementele rulante, precum bilele sau rolele, ce permit mișcarea lină.

De obicei, inelele sunt fabricate din oțel, iar elementele rulante pot fi realizate din oțel sau materiale mai dure, cum ar fi ceramica sau carburile de tungsten, pentru aplicații care necesită o rezistență mai mare.

Dimensiunile rulmenților variază semnificativ, cei mai mici rulmenți miniaturali având diametrul interior de 0,6 mm, exterior de 2 mm și lățimea de 0,8 mm, fiind utilizați în motoare ultracompacte.

Tipuri de rulmenți și utilizările lor

Rulmenții diferă prin tipul lor – cu bile, role cilindrice, conice, sferice sau cu ace – prin modul în care susțin sarcinile (radiale, axiale sau combinate), precum și prin capacitatea de a funcționa în diferite condiții.

Mai jos enumerăm principalele tipuri de rulmenți.

În funcție de forma elementelor de rulare:

• rulmenți cu bile

• rulmenți cu bile cu canal adânc;

• rulmenți cu contact unghiular;

• rulmenți cu bile cu autoaliniere;

• rulmenți cu role

• rulmenți conici;

• rulmenți cilindrici;

• rulmenți cu role butoi (simetrice/asimetrice);

• rulmenți cu ace.

În funcție de modul în care forțele exercitate asupra rulmentului sunt orientate în raport cu axa de rotație (direcția de acțiune a sarcinii principale):

• rulmenți radiali;

• rulmenți axiali;

• rulmenți radiali/axiali.

În funcție de numărul de rânduri, există rulmenți cu un singur rând, două rânduri sau mai multe rânduri.

• Rulmenții cu un singur rând sunt cei mai simpli și sunt utilizați în aplicații obișnuite, unde sarcinile sunt moderate.

• Rulmenții cu două rânduri, pe de altă parte, sunt mai stabili și pot susține sarcini radiale și axiale mai mari, fiind folosiți frecvent în utilaje industriale.

• Rulmenții cu mai multe rânduri sunt proiectați pentru aplicații grele, precum echipamentele de laminare sau utilajele din minerit, unde sunt necesare capacități de încărcare foarte ridicate.

În funcție de capacitatea de oscilare, rulmenții pot fi oscilanți sau neoscilanți. Cei oscilanți, cum sunt rulmenții cu role butoi, pot compensa nealinierile minore între inele, fiind ideali pentru utilaje grele și echipamente de construcții.

În schimb, rulmenții neoscilanți, precum cei cu bile cu canal adânc, necesită o aliniere precisă, dar oferă o stabilitate excelentă, fiind utilizați frecvent în motoare electrice, ventilatoare și cutii de viteze.

Rulmenți cu bile

Rulmenții cu bile, printre cei mai comuni, au bile plasate între două inele metalice, inelul interior fiind mobil, iar cel exterior fix. Sunt utilizați în echipamente unde este necesară fiabilitate, eficiență și o viteză mare, iar sarcinile sunt reduse sau moderate, cum ar fi biciclete, ventilatoare și instrumente medicale. Nu pot susține greutăți mari și pot fi zgomotoși.

Sunt mai multe tipuri de rulmenți cu bile.

Rulmenții cu bile cu canal adânc

Au un design simplu în care bilele, fixate de o colivie, asigură mișcarea rotativă între inele. Aceștia sunt ideali pentru aplicații de mare viteză.

Rulmenți cu contact unghiular

Spre deosebire de rulmenții cu canal adânc, rulmenții cu contact unghiular, un alt tip de rulmenți cu bile, sunt proiectați pentru a suporta sarcini axiale mai mari, pe lângă cele radiale. Sunt utilizați frecvent în echipamente precum mașini agricole, automobile unde combinația de sarcini și viteza mare sunt esențiale.

Rulmenți cu bile cu autoaliniere

Sunt proiectați pentru a compensa nealinierile dintre arbore și carcasă, care pot apărea din cauza deformărilor arborelui sau a erorilor de montaj.

Rulmenți axiali cu bile

Proiectați exclusiv pentru a susține sarcini axiale, nu pot suporta deloc sarcini radiale. Aceștia funcționează silențios, asigură o operare lină și sunt potriviți pentru aplicații de mare viteză.

Rulmenții cu role

Rulmenții cu role utilizează elemente cilindrice în loc de bile. Deoarece au contact liniar cu inelele, pot suporta sarcini mai mari (atât radiale, cât și axiale, în cazul anumitor tipuri de rulmenți cu role). Pot avea prețuri mai mari și nu sunt silențioși. Se regăsesc în aplicații care necesită susținerea unor sarcini radiale mari: benzi transportatoare, mașini grele, echipamente pentru construcții.

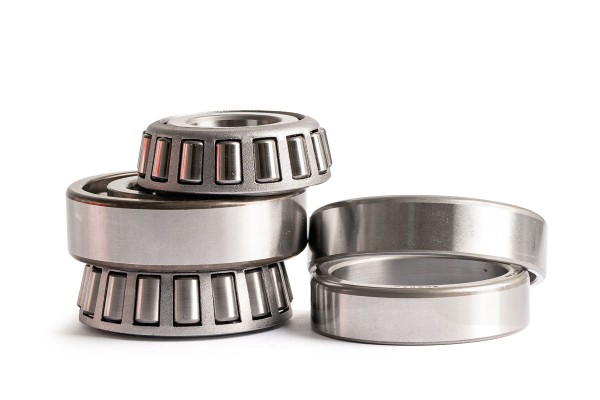

Rulmenții conici

Suporta greutăți mari din mai multe direcții și sunt utilizați frecvent ca piese pentru utilaje de construcții, mașini și utilaje industriale.

Rulmenții cilindrici

Sunt folosiți pentru a susține greutăți mari care apasă din lateral (radial) și mai puțin din față sau spate (axial). Îi găsim în utilaje precum benzi transportoare, ventilatoare, pompe și cutii de viteze. Pot avea un rând de role pentru aplicații obișnuite sau mai multe rânduri pentru greutăți mai mari.

Pe site-ul nostru găsiți rulmenți cilindrici și alte piese pentru buldozere, disponibile din stoc sau cu livrare rapidă!

Rulmenții cu role butoi

Pot susține sarcini mari radiale și axiale. Sunt utilizați frecvent în utilaje industriale și construcții.

Rulmenții cu ace

Folosesc role subțiri, oferind o capacitate mare de susținere a sarcinilor radiale, chiar în spații limitate. Sunt utilizați în electrocasnice, motoare electrice și transmisii auto.

Cum să alegi rulmentul potrivit?

Pentru a asigura performanța optimă a utilajelor, este important să selectați rulmenții potriviți pentru fiecare componentă, luând în considerare tipul de sarcină, viteza și condițiile de lucru. De exemplu, pentru un excavator hidraulic, fiecare piesă are cerințe specifice, iar tipul de rulment necesar poate varia astfel:

• rulmenți cu bile cu canal adânc și rulmenți conici sau cu ace (pentru motorul rotativ);

• rulmenți cilindrici (pentru pompa hidraulică);

• rulmenți cu contact unghiular (pentru reductorul de viteză).

Puteți cere oferte pentru rulmenți și alte piese pentru excavator direct de pe site, iar consultanții noștri vă vor oferi toate informațiile necesare.

Pentru un buldozer pe șenile, vă puteți orienta către următoarele tipuri de rulmenți:

• rulmenți cilindrici, conici și sferici pentru transmisie;

• rulmenți cilindrici, rulmenți cu bile cu canal adânc și rulmenți cu contact unghiular pentru convertorul de cuplu;

• rulmenți conici pentru reductorul de viteză.

Capacitatea de încărcare

Aceasta determină dacă rulmentul trebuie să suporte sarcini radiale, axiale sau combinate, precum și magnitudinea acestora. Rulmenții cu role sunt aleși pentru sarcini mari și șocuri, iar cei cu bile pentru sarcini moderate și viteze mari.

Viteza

Orientați-vă către tipurile de rulmenți care pot susține viteza dorită fără să compromită performanța. Pentru viteze mari, sunt recomandați rulmenții cu bile cu canal adânc, iar pentru viteze limitate rulmenții axiali cu bile.

Nealinierea inelelor

Ușoare deviații între inelele rulmentului sunt inevitabile din cauza deformărilor axiale sau a erorilor dimensionale. Dacă este necesară o compensare mai mare pentru aliniere, se recomandă rulmenți autoaliniatori, cum ar fi cei cu bile autoaliniatoare sau cu role sferice.

Rigiditatea

Rulmenții cu role oferă o rigiditate mai mare și sunt preferați în aplicațiile unde acest aspect este critic. Rigiditatea poate fi crescută și prin preîncărcarea rulmenților cu contact unghiular sau a celor conici.

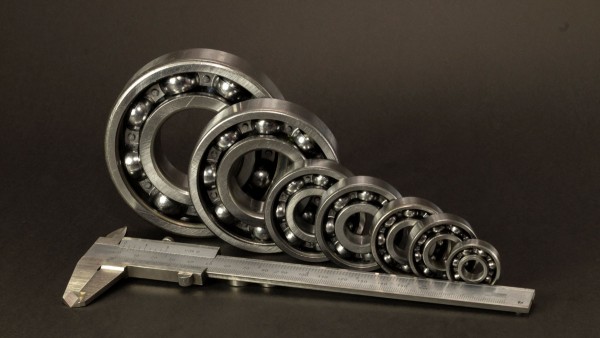

Dimensiunile

După ce ați selectat tipul de rulment, va trebui să aveți în vedere spațiul disponibil pentru instalare. Veți ține cont de:

• diametrul interior (ID): trebuie să se potrivească pe arborele utilajului;

• diametrul exterior (OD): trebuie să încapă în carcasă sau spațiul disponibil;

• lățimea (W): este determinată de constrângerile de spațiu și capacitatea de încărcare.

Rulmenții mici sunt ideali pentru spații limitate, dar au capacități reduse de susținere a sarcinii. Rulmenții mari pot susține sarcini grele și sunt utilizați în industrii precum agricultură, minerit sau echipamente grele.

Pentru această etapă, putei folosi tabelele de dimensiuni care clasifică rulmenții pe tip și serie (de exemplu, seriile 6200 pentru bile cu canal adânc sau 22200 pentru role sferice).

Tabelele de cote pentru rulmenți cu bile arată ce rulmenți standardizați se potrivesc dimensiunilor măsurate, precum și valorile capacității de încărcare (sarcina de bază statică și dinamică) și viteza maximă la care un rulment poate funcționa când este lubrifiat cu ulei vs unsoare (turația de referință).

Tot din tabele veți afla codul rulmenților în funcție de dimensiuni (de ex. 6020, 6324MB) care în funcție de sufixele suplimentare poate arăta toleranțele și jocul intern al rulmentului.

Toleranțele indică precizia dimensională a rulmentului și influențează ajustajul acestuia pe arbore sau în carcasă, fiind clasificate în grade precum P0 (standard) sau P6, P5 (precizie ridicată). Jocul intern reprezintă libertatea de mișcare a elementelor rulante și este clasificat în clase precum C0 (normal) sau C3, C4 (mărit), ambele fiind specificate în tabele prin abateri și valori detaliate.

Comparativ cu tabelele pentru rulmenți cu bile, tabelele cu dimensiuni pentru rulmenți conici includ informații despre raze, diametre și factori geometrici specifici pentru a asigura o montare precisă și o funcționare sigură sub sarcini combinate.

Așadar, indiferent de aplicație, asigurați-vă că analizați tipul de rulment, dimensiunile și condițiile de operare pentru a face cea mai bună selecție. Pentru consultanță specializată sau oferte personalizate, contactați-ne!
